上世纪80年代末,中国将3D打印技术引入医疗行业,主要是帮助医生建立病变的3D模型,以便制定手术方案。随着3d打印技术的发展及其与医疗的深度融合,3d打印逐渐涉足口腔修复体、定制假体、手术导牙和植入体的制造。
国内大型企业应用3D打印技术的产值快速增长。以某上市公司为例,3d打印业务比重从2015年的不足1%上升到2018年的10%左右。目前,很多3d打印产品需要通过II类或III类认证。随着国家食品药品监督管理局的逐步开放,医疗3d打印将熠熠生辉。
医疗AM解决方案的SLA技术
SLA技术可以批量打印牙科模具,个性化制作手术导板,使牙科模具等牙科数字化设计和生产解决方案更加实惠、准确、可靠。对于型号和外科手术导轨,应满足机械和化学性能规范,并对产品进行消毒。

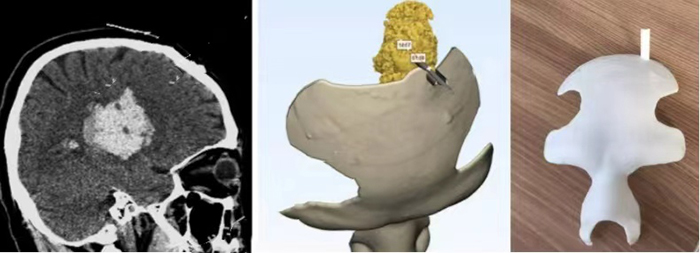

- 3d打印颅骨手术指南
医学三维打印
山东某医院神经外科诊断为直径1cm的脑膜瘤。这是紧急情况。经会诊确定切除,术前制作肿瘤定位导向板,准确定位并切除患者颅骨内肿瘤。借助CT扫描资料,准确定位脑膜瘤的位置。通过构建三维大脑模型,确定切口位置,并在短时间内设计打印与患者颅骨相匹配的手术定位引导板,协助医生顺利完成左侧顶窦脑膜瘤切除。

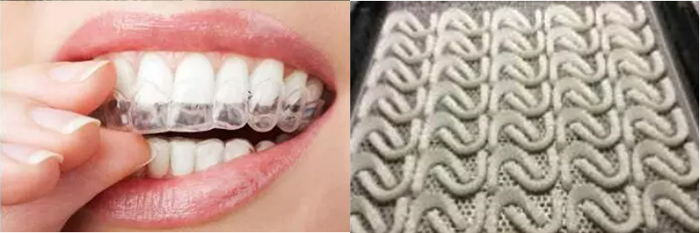

-3d打印透明正畸牙套
扫描石膏牙科模型,根据专业矫正方案,设计3d正畸数据,使用Eplus3D EP-A650 SLA 3d打印机打印,然后膜压灭菌,制作透明正畸牙套。具有外观隐形、效率高、安全可靠、方便卫生等优点。杭州某牙科公司采用了该方案,成功实现了技术升级和生产率提高。
医用AM解决方案由MPBF技术
金属粉末床融合技术使外科手术器械和植入物的大规模制造成为可能,实现了金属医用植入物的个性化,实现了高度的设计自由,允许创造复杂形状,提高机械和材料性能。3d 打印减少了工艺难度,可以实现从CAD设计到最终产品的一步到位。例如,髋关节的股骨柄包含中心实体和多孔表面结构(诱导骨生长)。金属植入物,根据CFDA要求,定制产品质量管理系统、用户报告和使用后的跟踪。

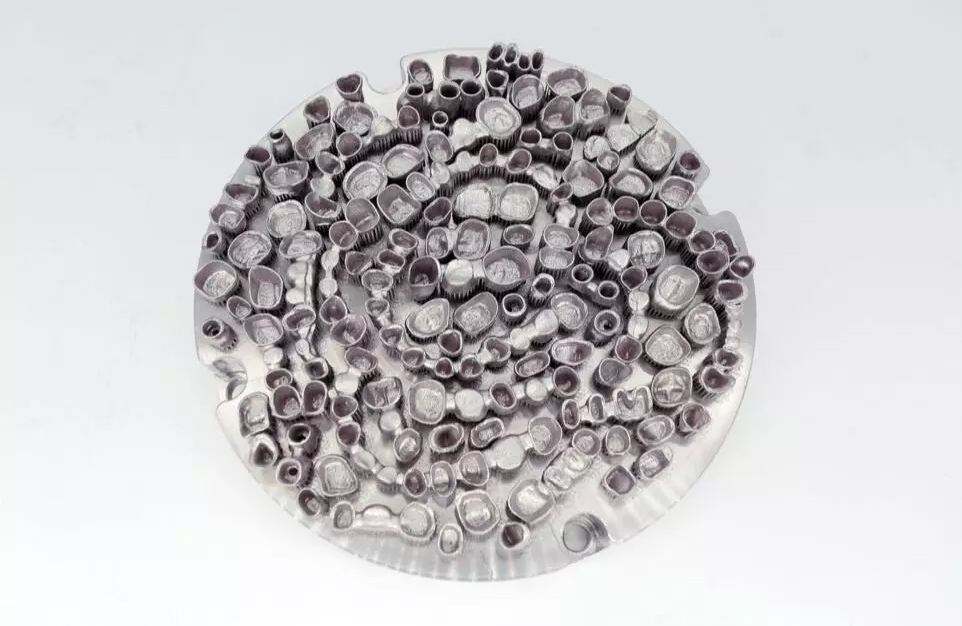

-3d打印牙冠
数字化增材制造牙科解决方案采用3d扫描和CAD设计,获取牙科3d数据,再用Eplus3D EP-M150T金属3d打印机打印,再做瓷盖,从而减少加工工序,改善生产环境,用数字化加工代替人工操作,降低人工成本,确保产品质量的一致性。

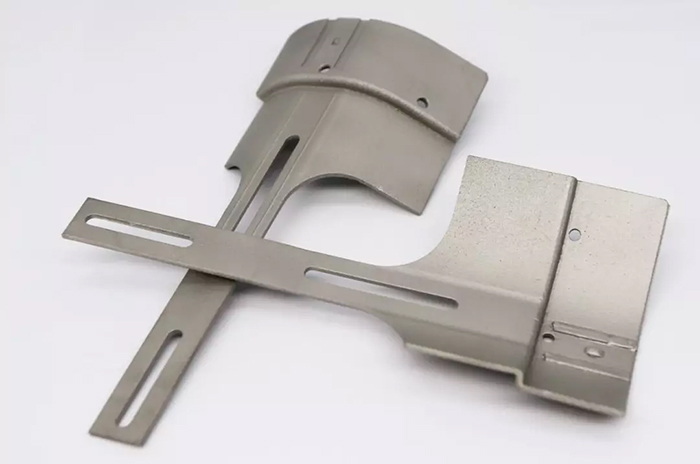

-3d打印医疗组件
这种医疗部件最初是通过铣削和电火花加工制造的,产量低,生产周期长,质量控制困难。通过CAE分析后,对无载荷的地方进行轻密度设计,对端部需要焊接等重载处进行了加固设计,然后用Eplus3d EP-M250Pro打印,实现轻量化,增加产量。
好处
1)缩短交货期:原150件50天内交货,采用金属粉床熔接技术,15天内交货。
2)降低成本:以前是80美元/件,现在综合成本是30美元/件。
3)提高质量:更轻,对需要焊接的部位结构进行优化,防止过度变形。
除了上述牙科、外科指导、植入、医疗组件等应用外,我们还在开发骨科、康复辅助等应用解决方案,欢迎与我们洽谈。
